说明：
这个部署流程是我在使用RDKS100P开发板做模型部署的时候总结的，参照地平线的天工开物(OE)工具链对模型进行量化和部署，旨在对后续其他模型的部署提供一个基本参考。
内容：
量化：pytorch训练的浮点型模型转板端bpu推理的int8的hbm模型，模型中间格式onnx。
部署：使用转化后的hbm模型在板端部署
模型量化工具链：OE，天工开物
统一计算平台（UCP）：板端部署库文件
模型部署流程：
- 得到模型的onnx文件
- 借助OE工具链，将其转化为BPU推理使用的hbm文件
- 根据模板和文档，使用模型推理
- BPU 要求输入数据的每一行起始地址（Stride）必须是 32 字节的倍数。
以deeplabv3+为例，记录一次模型部署流程。
- hb_compile: 将onnx格式模型转化为hbm模型检查onnx模型中有那些算子是BPU不支持的。删除特定的节点名称，参考官方给的例程转化的验证集，特别注意，验证集的图片分辨率要和模型的输入大小一致，npy格式数据配置文件 参考官方给出的例子进行修改转化之后会得到一些日志文件和中间模型html文件可以查看模型的静态特性动态精度：hrt_model_exec perf –model_file model.hbm
- hb_model_info：解析hbm和bc编译时的依赖及参数信息、onnx模型基本信息，同时支持对bc可删除节点进行查询hb_model_info ${model_file}重点关注输入和输出 input_y input [1, 224, 224, 1] UINT8 input_uv input [1, 112, 112, 2] UINT8 output output [1, 1000] FLOAT32deeplabv3+的输出信息为： 2026-01-19 16:22:17,965 INFO input.1_y input [1, 1024, 2048, 1] UINT8 2026-01-19 16:22:17,966 INFO input.1_uv input [1, 512, 1024, 2] UINT8 2026-01-19 16:22:17,966 INFO 705 output [1, 1, 1024, 2048] INT8它的输出为[1, 1, 1024, 2048]
- 根据官方的其他模型推理案例的源码来进行测试和修改，主要在于数据的对齐很难搞，输出格式不对不能输出正确的结果。板端部署：统一计算平台(这个是OE工具链里带的，这个工具链的docker镜像是部署在开发机的wsl ubuntu环境)官方示例：RGB输入的ResNet18模型部署#include <fstream>
#include <iostream>
#include <vector>
#include <cstring>
#include “hobot/dnn/hb_dnn.h”
#include “hobot/hb_ucp.h”
#include “hobot/hb_ucp_sys.h”
const char* hbm_path = “resnet18_224x224_rgb.hbm”;
std::string data_path = “input.bin”;
// Read binary input file
int read_binary_file(std::string file_path, char **bin, int *length) {
std::ifstream ifs(file_path, std::ios::in | std::ios::binary);
ifs.seekg(0, std::ios::end);
*length = ifs.tellg();
ifs.seekg(0, std::ios::beg);
*bin = new char[sizeof(char) * (*length)];
ifs.read(*bin, *length);
ifs.close();
return 0;
}
int main() {
// Get model handle
hbDNNPackedHandle_t packed_dnn_handle;
hbDNNHandle_t dnn_handle;
hbDNNInitializeFromFiles(&packed_dnn_handle, &hbm_path, 1);
const char **model_name_list;
int model_count = 0;
hbDNNGetModelNameList(&model_name_list, &model_count, packed_dnn_handle);
hbDNNGetModelHandle(&dnn_handle, packed_dnn_handle, model_name_list[0]);
// Prepare input and output tensor
std::vector<hbDNNTensor> input_tensors;
std::vector<hbDNNTensor> output_tensors;
input_tensors.resize(1); // This model has only one input
output_tensors.resize(1); // This model has only one output
// Initialize and malloc the input tensor
hbDNNTensor input = input_tensors[0];
hbDNNGetInputTensorProperties(&input.properties, dnn_handle, 0);
int input_memSize = input.properties.alignedByteSize;
hbUCPMallocCached(&input.sysMem, input_memSize, 0);
// Initialize and malloc the output tensor
hbDNNTensor output = output_tensors[0];
hbDNNGetOutputTensorProperties(&output.properties, dnn_handle, 0);
int output_memSize = output.properties.alignedByteSize;
hbUCPMallocCached(&output.sysMem, output_memSize, 0);
// Copy binary input data to input tensor
int32_t data_length = 0;
char *data = nullptr;
auto ret = read_binary_file(data_path, &data, &data_length);
memcpy(reinterpret_cast<char *>(input.sysMem.virAddr),
data, input.sysMem.memSize);
hbUCPMemFlush(&(input.sysMem), HB_SYS_MEM_CACHE_CLEAN);
// Submit task and wait till it completed
hbUCPTaskHandle_t task_handle{nullptr};
hbDNNInferV2(&task_handle, &output, &input, dnn_handle);
hbUCPSchedParam ctrl_param;
HB_UCP_INITIALIZE_SCHED_PARAM(&ctrl_param);
ctrl_param.backend = HB_UCP_BPU_CORE_ANY;
hbUCPSubmitTask(task_handle, &ctrl_param);
hbUCPWaitTaskDone(task_handle, 0);
// Parse inference result and calculate TOP1
hbUCPMemFlush(&output.sysMem, HB_SYS_MEM_CACHE_INVALIDATE);
auto result = reinterpret_cast<float *>(output.sysMem.virAddr);
float max_score = 0.0;
int label = -1;
for (auto i = 0; i < 1000; i++) {
float score = result[i];
if (score > max_score) {
label = i;
max_score = score;
}
}
std::cout << “label: ” << label << std::endl;
}
其他PTQ转化工具：

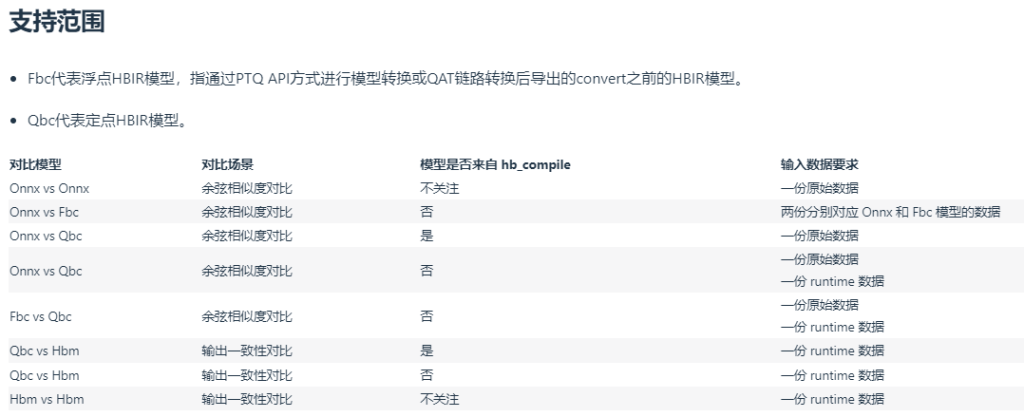

- hb_verifier: 一致性验证工具，两模型之间的余弦相似度对比、输出一致性对比、余弦相似度越接近1，说明对比的两个量化模型的输出越接近。一致性对比会打印对比模型的输出一致性信息，包括输出名称、一致性、不一致元素数量、最大绝对误差、最大相对误差
- hb_eval_preprocess: 用于对模型精度进行评估时，在x86环境下对图片数据进行预处理。
- hb_config_generator: 用于支持您获取模型编译最简yaml配置文件、包含全部参数默认值的yaml配置文件的工具。
- hb_config_generator –simple-yaml：生成嘴贱yaml配置文件
- hb_config_generator –simple-yaml –model model.onnx –march nash-e：生成基于模型信息的最简yaml配置文件
- hb_config_generator –full-yaml：包含全部参数默认值的yaml配置文件
- hb_config_generator –full-yaml –model model.onnx –march nash-e：生成基于模型信息的全部参数默认值yaml配置文件
HBRuntime推理库：地平线提供的一套x86端模型推理库，支持对常用训练框架直接导出的onnx原始模型、地平线工具链进行PTQ转化过程中产出的各阶段onnx模型以及地平线工具链转化过程中产出的bc模型和hbm模型进行推理
import numpy as np
# 加载地平线依赖库
from horizon_tc_ui.hb_runtime import HBRuntime
# 准备模型运行的输入，此处`input.npy`为处理好的数据
data = np.load("input.npy")
# 加载模型文件，根据实际模型进行设置
# ONNX模型
sess = HBRuntime("model.onnx")
# HBIR模型
sess = HBRuntime("model.bc")
# HBM模型
sess = HBRuntime("model.hbm")
# 获取输入&输出节点名称
input_names = sess.input_names
output_names = sess.output_names
# 准备输入数据，根据实际输入类型和layout进行准备，配置格式要求为字典形式，输入名称和输入数据组成键值对
# 如模型仅有一个输入
input_feed = {input_names[0]: data}
# 如模型有多个输入
input_feed = {input_names[0]: data1, input_names[1]: data2}
# 进行模型推理，推理的返回值是一个list，依次与output_names指定名称一一对应
output = sess.run(output_names, input_feed)
ONNX模型推理：
import numpy as np
# 加载地平线依赖库
from horizon_tc_ui.hb_runtime import HBRuntime
# 准备模型运行的输入，此处`input.npy`为处理好的数据
data = np.load("input.npy")
# 加载模型文件
sess = HBRuntime("model.onnx")
# 获取模型输入节点信息
input_names = sess.input_names
# 假设此模型只有一个输入，开始模型推理
output = sess.run(None, {input_names[0]: data})
HBIR（.bc）模型推理
import numpy as np
# 加载地平线依赖库
from horizon_tc_ui.hb_runtime import HBRuntime
# 准备模型运行的输入，此处`input.npy`为处理好的数据
data = np.load("input.npy")
# 加载模型文件
sess = HBRuntime("model.bc")
# 获取模型输入节点信息
input_names = sess.input_names
# 假设此模型只有一个输入，开始模型推理
output = sess.run(None, {input_names[0]: data})
HBM模型推理
import numpy as np
# 加载地平线依赖库
from horizon_tc_ui.hb_runtime import HBRuntime
# 准备模型运行的输入，此处`input.npy`为处理好的数据
data = np.load("input.npy")
# 加载模型文件
sess = HBRuntime("model.hbm")
# 获取模型输入节点信息
input_names = sess.input_names
# 假设此模型只有一个输入，开始模型推理
output = sess.run(None, {input_names[0]: data})
Debug工具：暂时还没有仔细研究，列为TODO
模型部署示例：
deeplabv3+模型部署
#include <iostream>
#include <vector>
#include <cstring>
#include <opencv2/opencv.hpp>
#include "hobot/dnn/hb_dnn.h"
#include "hobot/hb_ucp.h"
#include "hobot/hb_ucp_sys.h"
///////////////////////////////////// 保存与可视化 //////////////////////////////////////////
/**
* @brief 将分割掩码转化为彩色图像
* @param mask 预测结果 (单通道灰度，值为类别ID)
* @param width 图像宽度
* @param height 图像高度
* @param filename 保存的路径
*/
void save_segmentation_result(const std::vector<uint8_t>& mask, int width, int height, const std::string& filename) {
if (mask.empty()) return;
// 将 mask 向量转为 cv::Mat，将vector 数据映射为OpenCV的单通道矩阵(CV_8UC1)
cv::Mat mask_mat(height, width, CV_8UC1, (void*)mask.data());
// 存放最终彩色结果的矩阵
cv::Mat color_mat;
// 1. mask_mat * 15: 将较小的类别索引（如 0, 1, 2）放大，以便在伪彩色映射中产生明显的颜色区分
// 2. applyColorMap: 将灰度值映射为 COLORMAP_JET 调色板颜色（蓝-绿-红渐变）
cv::applyColorMap(mask_mat * 15, color_mat, cv::COLORMAP_JET);
// 将处理后的彩色图像写入文件
cv::imwrite(filename, color_mat);
std::cout << "Successfully saved segmentation result to " << filename << std::endl;
}
/**
* 将分割结果叠加到原图上
* @param src 原图 (BGR)
* @param mask 预测结果 (单通道灰度，值为类别ID)
* @param filename 保存的文件名
*/
void blend_segmentation(cv::Mat& src, const std::vector<uint8_t>& mask, const std::string& filename) {
int h = src.rows; // 矩阵行数，对应图像的高度
int w = src.cols; // 矩阵列数，对应图像的宽度
// 1. 将 mask 向量转为 cv::Mat
cv::Mat mask_mat(h, w, CV_8UC1, (void*)mask.data());
// 2. 将 ID 映射为彩色图 (使用 COLORMAP_JET)
cv::Mat color_mask;
cv::applyColorMap(mask_mat * 15, color_mask, cv::COLORMAP_JET);
// 3. 图像融合：dst = src * 0.6 + color_mask * 0.4 + 0
cv::Mat blended;
cv::addWeighted(src, 0.6, color_mask, 0.4, 0, blended);
// 4. 保存并显示
cv::imwrite(filename, blended);
std::cout << "Blended result saved to: " << filename << std::endl;
}
///////////////////////////////////// 数据处理 /////////////////////////////////////
/**
* @brief 准备分量分离的 NV12 输入数据
* @param image_path 本地图像路径
* @param inputs 输入张量数组（inputs[0]为Y，inputs[1]为UV）
* @return int 成功返回 0
*/
int prepare_nv12_input(const std::string& image_path, std::vector<hbDNNTensor>& inputs) {
if (inputs.size() < 2) return -1;
// 获取 Y 分量的尺寸
int h = inputs[0].properties.validShape.dimensionSize[1];
int w = inputs[0].properties.validShape.dimensionSize[2];
cv::Mat bgr = cv::imread(image_path);
if (bgr.empty()) return -1;
cv::Mat resized;
cv::resize(bgr, resized, cv::Size(w, h));
cv::Mat yuv420p;
cv::cvtColor(resized, yuv420p, cv::COLOR_BGR2YUV_I420);
// --- 填充 Input[0] (Y) ---
uint8_t* y_src = yuv420p.data;
uint8_t* y_dest = reinterpret_cast<uint8_t*>(inputs[0].sysMem.virAddr);
int y_stride = static_cast<int>(inputs[0].properties.stride[1]);
for (int i = 0; i < h; ++i) {
std::memcpy(y_dest + i * y_stride, y_src + i * w, w);
}
hbUCPMemFlush(&inputs[0].sysMem, HB_SYS_MEM_CACHE_CLEAN);
// --- 填充 Input[1] (UV) ---
uint8_t* u_src = yuv420p.data + (h * w);
uint8_t* v_src = u_src + (h * w / 4);
uint8_t* uv_dest = reinterpret_cast<uint8_t*>(inputs[1].sysMem.virAddr);
int uv_stride = static_cast<int>(inputs[1].properties.stride[1]);
for (int i = 0; i < h / 2; ++i) {
uint8_t* row_dest = uv_dest + i * uv_stride;
for (int j = 0; j < w / 2; ++j) {
row_dest[j * 2] = u_src[i * (w / 2) + j];
row_dest[j * 2 + 1] = v_src[i * (w / 2) + j];
}
}
hbUCPMemFlush(&inputs[1].sysMem, HB_SYS_MEM_CACHE_CLEAN);
return 0;
}
////////////////////////////////////// main函数 ///////////////////////////////////////
int main(int argc, char **argv) {
// hbDNNPackedHandle_t：指向打包的多个模型。
hbDNNPackedHandle_t packed_dnn_handle;
// 指定模型文件路径
const char* model_file_name = "/home/sunrise/Desktop/RDKS100_Drowning/tem/deeplabv3plus_efficientnetm2_1024x2048_nv12.hbm";
const char* image_file_name = "/home/sunrise/Desktop/test_deeplabv3+/test.png";
/*
从文件完成对dnnPackedHandle的创建和初始化。调用方法可以跨函数、跨线程使用返回的dnnPackedHandle
* hbDNNPackedHandle_t *dnnPackedHandle：指向多个模型
* char const **modelFileNames：模型文件路径
* int32_t modelFileCount：模型文件数量
* return：0 表示API成功
int32_t hbDNNInitializeFromFiles(hbDNNPackedHandle_t *dnnPackedHandle,
char const **modelFileNames,
int32_t modelFileCount);
*/
int ret = hbDNNInitializeFromFiles(&packed_dnn_handle, &model_file_name, 1);
if (ret != 0) return -1;
const char **model_name_list;
int model_count = 0;
/*
获取dnnPackedHandle中包含的模型名称列表和个数
* char const ***modelNameList：模型名称列表
* int32_t *modelNameCount：模型名称数量
* hbDNNPackedHandle_t dnnPackedHandle：指向多个模型
* return：0 表示API成功
int32_t hbDNNGetModelNameList(char const ***modelNameList,
int32_t *modelNameCount,
hbDNNPackedHandle_t dnnPackedHandle);
*/
hbDNNGetModelNameList(&model_name_list, &model_count, packed_dnn_handle);
// hbDNNHandle_t：指向单一模型
hbDNNHandle_t dnn_handle;
/*
从dnnPackedHandle所指向模型列表中获取一个模型的句柄，调用方可以跨函数、跨线程使用返回的dnnHandle
* hbDNNHandle_t *dnnHandle：指向一个模型
* hbDNNPackedHandle_t dnnPackedHandle：指向多个模型
* char const *modelName：模型名称
* return：0 表示API成功
int32_t hbDNNGetModelHandle(hbDNNHandle_t *dnnHandle,
hbDNNPackedHandle_t dnnPackedHandle,
char const *modelName);
*/
hbDNNGetModelHandle(&dnn_handle, packed_dnn_handle, model_name_list[0]);
int input_count = 0;
/*
获取dnnHandle所指向模型的输入tensor数量
* int32_t *inputCount：输入tensor数量
* hbDNNHandle_t dnnHandle：指向一个模型
* return：0 表示API成功
int32_t hbDNNGetInputCount(int32_t *inputCount,
hbDNNHandle_t dnnHandle);
*/
hbDNNGetInputCount(&input_count, dnn_handle);
// hbDNNTensor：输入tensor，用于存放输入输出的信息
std::vector<hbDNNTensor> input(input_count);
/*
获取dnnHandle所指向模型的输入tensor属性
* hbDNNTensorProperties *properties：输入tensor属性
* hbDNNHandle_t dnnHandle：指向一个模型
* int32_t inputIndex：输入tensor索引
* return：0 表示API成功
int32_t hbDNNGetInputTensorProperties(hbDNNTensorProperties *properties,
hbDNNHandle_t dnnHandle,
int32_t inputIndex);
*/
for (int i = 0; i < input_count; i++) {
hbDNNGetInputTensorProperties(&input[i].properties, dnn_handle, i);
auto &props = input[i].properties;
if (props.stride[0] < 0) {
// std::cout << "Fixing input[" << i << "] stride..." << std::endl;
if (i == 0) { // Y分量
// Input[0]: 1x1024x2048x1 (NV12)
props.stride[0] = 2097152;
props.stride[1] = 2048;
props.stride[2] = 1;
props.stride[3] = 1;
props.alignedByteSize = 2097152; // 1024 * 2048 * 1.5
} else if (i == 1) { // UV分量
// Input[1]: 1x512x1024x2 (NV12)
// 报错要求: stride[0] >= 1048576, stride[1] >= 2048
props.stride[0] = 1048576;
props.stride[1] = 2048;
props.stride[2] = 2; // 因为最后一个维度是 2
props.stride[3] = 1;
props.alignedByteSize = 1048576; // 512 * 2048
}
}
hbUCPMallocCached(&input[i].sysMem, props.alignedByteSize, 0);
}
prepare_nv12_input(image_file_name, input);
int output_count = 0;
/*
获取dnnHandle所指向模型的输出tensor数量
* int32_t *outputCount：输出tensor数量
* hbDNNHandle_t dnnHandle：指向一个模型
* return：0 表示API成功
int32_t hbDNNGetOutputCount(int32_t *outputCount,
hbDNNHandle_t dnnHandle);
*/
hbDNNGetOutputCount(&output_count, dnn_handle);
std::vector<hbDNNTensor> output(output_count);
/*
获取dnnHandle所指向模型的输出tensor属性
* hbDNNTensorProperties *properties：输出tensor的信息
* hbDNNHandle_t dnnHandle：指向一个模型
* int32_t outputIndex：输出tensor索引
* return：0 表示API成功
int32_t hbDNNGetOutputTensorProperties(hbDNNTensorProperties *properties,
hbDNNHandle_t dnnHandle,
int32_t outputIndex);
*/
for (int i = 0; i < output_count; i++){
hbDNNGetOutputTensorProperties(&output[i].properties, dnn_handle, i);
auto &props = output[i].properties;
if (props.stride[0] < 0) {
int64_t h = static_cast<int64_t>(props.validShape.dimensionSize[2]);
int64_t w = static_cast<int64_t>(props.validShape.dimensionSize[3]);
props.stride[0] = h * w;
props.stride[1] = h * w;
props.stride[2] = w;
props.stride[3] = 1;
props.alignedByteSize = static_cast<uint64_t>(h * w);
}
hbUCPMallocCached(&output[i].sysMem, props.alignedByteSize, 0);
}
hbUCPTaskHandle_t task_handle = nullptr;
ret = hbDNNInferV2(&task_handle, output.data(), input.data(), dnn_handle);
if (ret != 0 || task_handle == nullptr) return -1;
hbUCPSchedParam infer_sched_param;
HB_UCP_INITIALIZE_SCHED_PARAM(&infer_sched_param);
hbUCPSubmitTask(task_handle, &infer_sched_param);
hbUCPWaitTaskDone(task_handle, 0);
// 在循环外部先读取一次原图，用于叠加
cv::Mat original_img = cv::imread(image_file_name);
for (int i = 0; i < output_count; i++) {
hbUCPMemFlush(&(output[i].sysMem), HB_SYS_MEM_CACHE_INVALIDATE);
auto &props = output[i].properties;
int h = props.validShape.dimensionSize[2];
int w = props.validShape.dimensionSize[3];
int stride = static_cast<int>(props.stride[2]);
if (h <= 0 || w <= 0) continue;
int8_t *raw_ptr = reinterpret_cast<int8_t *>(output[i].sysMem.virAddr);
std::vector<uint8_t> seg_mask(static_cast<size_t>(h * w));
for (int row = 0; row < h; ++row) {
std::memcpy(seg_mask.data() + row * w, raw_ptr + row * stride, static_cast<size_t>(w));
}
// 保存纯色分割图
save_segmentation_result(seg_mask, w, h, "output_mask.png");
// 保存半透明叠加图
if (!original_img.empty()) {
cv::Mat resized_src;
cv::resize(original_img, resized_src, cv::Size(w, h)); // 确保原图尺寸与输出一致
blend_segmentation(resized_src, seg_mask, "output_blended.png");
}
}
// 释放资源
hbUCPReleaseTask(task_handle);
for (auto &in : input) hbUCPFree(&in.sysMem);
for (auto &out : output) hbUCPFree(&out.sysMem);
hbDNNRelease(packed_dnn_handle);
return 0;
}
cmake_minimum_required(VERSION 3.0)
project(deeplabv3+)
# 设置C++标准
set(CMAKE_CXX_STANDARD 11)
set(CMAKE_CXX_STANDARD_REQUIRED ON)
# 设置编译器标志
# libdnn.so depends on system software dynamic link library, use -Wl,-unresolved-symbols=ignore-in-shared-libs to shield during compilation
set(CMAKE_CXX_FLAGS "${CMAKE_CXX_FLAGS} -std=c++11 -Wl,-unresolved-symbols=ignore-in-shared-libs")
set(CMAKE_CXX_FLAGS_DEBUG " -Wall -Werror -g -O0 ")
set(CMAKE_C_FLAGS_DEBUG " -Wall -Werror -g -O0 ")
set(CMAKE_CXX_FLAGS_RELEASE " -Wall -Werror -O3 ")
set(CMAKE_C_FLAGS_RELEASE " -Wall -Werror -O3 ")
if (NOT CMAKE_BUILD_TYPE)
set(CMAKE_BUILD_TYPE Release)
endif ()
message(STATUS "Build type: ${CMAKE_BUILD_TYPE}")
# 设置OpenCV包
find_package(OpenCV REQUIRED)
# S100 UCP库路径配置
set(HOBOT_INCLUDE_PATH "/usr/include")
set(HOBOT_LIB_PATH "/usr/hobot/lib")
# 包含头文件路径
include_directories(${HOBOT_INCLUDE_PATH})
include_directories(${OpenCV_INCLUDE_DIRS})
# 链接库路径
link_directories(${HOBOT_LIB_PATH})
# 添加可执行文件
add_executable(main main.cc)
# 链接所需的库
target_link_libraries(main
${OpenCV_LIBS} # OpenCV库
dnn # S100 DNN推理库
hbucp # S100 UCP统一计算平台库
pthread # 多线程支持
rt # 实时库
dl # 动态链接库支持
m # 数学库
)
rough_waternet(改deeplabv3+模型)模型部署
闸室墙的类别索引为 0，水体的类别索引为 1，船舶的类别索引为 2
#include <iostream>
#include <vector>
#include <cstring>
#include <fstream>
#include <opencv2/opencv.hpp>
#include "hobot/dnn/hb_dnn.h"
#include "hobot/hb_ucp.h"
#include "hobot/hb_ucp_sys.h"
// 宏定义：检查函数返回值，如果出错则打印错误码并退出
#define CHECK_RET(ret, msg) \
if ((ret) != 0) { \
std::cerr << msg << " Error code: " << (ret) << std::endl; \
return -1; \
}
int main() {
const char* model_file = "rough_waternet.hbm";
const char* image_file = "water.jpg";
// --- 1. 初始化并加载模型 (Init DNN) ---
hbDNNPackedHandle_t packed_dnn_handle;
CHECK_RET(hbDNNInitializeFromFiles(&packed_dnn_handle, &model_file, 1), "Init DNN failed");
// 获取模型名称列表并根据名称获取模型句柄
const char **model_name_list;
int model_count = 0;
hbDNNGetModelNameList(&model_name_list, &model_count, packed_dnn_handle);
hbDNNHandle_t dnn_handle;
hbDNNGetModelHandle(&dnn_handle, packed_dnn_handle, model_name_list[0]);
// --- 2. 准备输入 Tensor (Input Tensor Preparation) ---
int input_count = 0;
hbDNNGetInputCount(&input_count, dnn_handle);
std::vector<hbDNNTensor> inputs(input_count);
for (int i = 0; i < input_count; i++) {
// 获取输入 Tensor 的属性（形状、类型、步长等）
hbDNNGetInputTensorProperties(&inputs[i].properties, dnn_handle, i);
auto &props = inputs[i].properties;
/**
* 针对 512x512 NV12 模型的输入对齐修复 (Memory Alignment)
* BPU 硬件要求每一行数据的起始地址必须符合对齐要求（通常是16或32字节）。
* 这里手动覆盖 Stride 信息以确保与硬件预期的 512 宽度完全匹配。
*/
if (i == 0) { // Y 分量 (Brightness/Luma)
props.stride[0] = 262144; // 512 * 512
props.stride[1] = 512; // 行步长 (Row Stride)
props.stride[2] = 1;
props.stride[3] = 1;
props.alignedByteSize = 262144;
} else { // UV 分量 (Chroma/Color)
props.stride[0] = 131072; // 512 * 256
props.stride[1] = 512; // UV交替存储，一行依然是512字节
props.stride[2] = 2;
props.stride[3] = 1;
props.alignedByteSize = 131072;
}
// 在 BPU Cached 内存中申请空间
hbUCPMallocCached(&inputs[i].sysMem, props.alignedByteSize, 0);
inputs[i].sysMem.memSize = props.alignedByteSize;
}
// --- 3. 图像预处理 (Preprocessing: BGR to NV12) ---
cv::Mat bgr = cv::imread(image_file);
if (!bgr.empty()) {
cv::Mat resized, yuv420p;
// 缩放到模型要求的 512x512 尺寸
cv::resize(bgr, resized, cv::Size(512, 512));
// 将 BGR 转换为 YUV420P (I420: YYYY...UU...VV) 格式
cv::cvtColor(resized, yuv420p, cv::COLOR_RGB2YUV_I420);
// 拷贝 Y 数据到第一个输入 Tensor
std::memcpy(inputs[0].sysMem.virAddr, yuv420p.data, 512 * 512);
// 计算 U 和 V 数据在 I420 内存中的起始位置
uint8_t* u_src = yuv420p.data + (512 * 512);
uint8_t* v_src = u_src + (512 * 512 / 4);
uint8_t* uv_dest = reinterpret_cast<uint8_t*>(inputs[1].sysMem.virAddr);
// 手动将 I420 转换为 NV12 (UV交错存储: UVUVUV...)
for (int i = 0; i < 256; ++i) { // 高度减半
for (int j = 0; j < 256; ++j) { // 宽度减半，但每个点存一对 UV
uv_dest[i * 512 + j * 2] = u_src[i * 256 + j]; // U
uv_dest[i * 512 + j * 2 + 1] = v_src[i * 256 + j]; // V
}
}
// 刷新 Cache，确保数据从 CPU 同步到 BPU 硬件可见的内存中
hbUCPMemFlush(&inputs[0].sysMem, HB_SYS_MEM_CACHE_CLEAN);
hbUCPMemFlush(&inputs[1].sysMem, HB_SYS_MEM_CACHE_CLEAN);
}
// --- 4. 输出 Tensor 准备 (Output Tensor Preparation) ---
int output_count = 0;
hbDNNGetOutputCount(&output_count, dnn_handle);
std::vector<hbDNNTensor> outputs(output_count);
hbDNNGetOutputTensorProperties(&outputs[0].properties, dnn_handle, 0);
// 申请输出内存：3个类别 * 512 * 512 * 4字节 (Float32 类型)
outputs[0].properties.alignedByteSize = 3145728;
hbUCPMallocCached(&outputs[0].sysMem, 3145728, 0);
outputs[0].sysMem.memSize = 3145728;
// --- 5. 执行推理 (Inference) ---
hbUCPTaskHandle_t task_handle = nullptr;
// 发起推理任务
CHECK_RET(hbDNNInferV2(&task_handle, outputs.data(), inputs.data(), dnn_handle), "Infer failed");
hbUCPSchedParam sched; HB_UCP_INITIALIZE_SCHED_PARAM(&sched);
// 提交任务到 BPU 调度并等待执行结束
hbUCPSubmitTask(task_handle, &sched);
hbUCPWaitTaskDone(task_handle, 0);
// --- 6. 后处理：NCHW 寻址与结果解析 (Post-processing) ---
// 无效化 Cache，确保读取到的是 BPU 写入的最新的物理内存数据
hbUCPMemFlush(&(outputs[0].sysMem), HB_SYS_MEM_CACHE_INVALIDATE);
float* raw_ptr = (float*)outputs[0].sysMem.virAddr;
auto &prop = outputs[0].properties;
int h = prop.validShape.dimensionSize[2]; // 高度: 512
int w = prop.validShape.dimensionSize[3]; // 宽度: 512
int c_out = prop.validShape.dimensionSize[1]; // 通道数/类别数: 3
cv::Mat result(h, w, CV_8UC3);
// 定义类别对应的颜色调色板 (Class 0, 1, 2)
std::vector<cv::Vec3b> palette = {{0,0,0}, {0,255,0}, {0,0,255}}; // 黑, 绿, 红
std::vector<int> class_counts(3, 0);
float min_val = 1e10f, max_val = -1e10f;
for (int y = 0; y < h; y++) {
for (int x = 0; x < w; x++) {
int max_id = 0;
float current_max = -1e10f;
// 针对每个像素，在不同通道（类别）中寻找最大概率
for (int c = 0; c < c_out; c++) {
/**
* 连续 NCHW 寻址公式 (Continuous Memory Access)
* 计算公式：通道偏移 + 行偏移 + 列偏移
*/
int offset = c * (h * w) + y * w + x;
float val = raw_ptr[offset];
// 记录数值范围以便调试
if (val < min_val) min_val = val;
if (val > max_val) max_val = val;
// Argmax 逻辑
if (val > current_max) {
current_max = val;
max_id = c;
}
}
class_counts[max_id % 3]++;
// 将预测出的类别 ID 映射到调色板颜色
result.at<cv::Vec3b>(y, x) = palette[max_id % 3];
}
}
// --- 7. 打印统计信息与结果保存 ---
std::cout << "--- Inference Debug Info ---" << std::endl;
std::cout << "Output Value Range: [" << min_val << ", " << max_val << "]" << std::endl;
for (int k = 0; k < 3; k++) {
std::cout << "Class " << k << " pixels: " << class_counts[k]
<< " (" << (class_counts[k] * 100.0 / (h * w)) << "%)" << std::endl;
}
cv::imwrite("output_water.png", result);
// --- 8. 释放资源 (Resource Cleanup) ---
hbUCPReleaseTask(task_handle);
for (auto &in : inputs) hbUCPFree(&in.sysMem);
for (auto &out : outputs) hbUCPFree(&out.sysMem);
hbDNNRelease(packed_dnn_handle);
std::cout << "Done! Result saved to output_water.png" << std::endl;
return 0;
}
注意
今天解决了一个模型部署相关的问题，OE工具链提供的deeplabv3+的转化yaml文件是以yuv444格式的训练的，这样会导致一个问题，在后期做stride对齐的时候，会出现各种问题，即使你输入给模型的格式是正确的，但是还是会输出不对，这个问题困扰了我三天，今天偶然间把yuv444修改为rgb，模型的输出就正确了。
后期要把这些都封装成两个类，提供一些必须的API接口。
mmpose
流程：
- 环境：mmDeploy
- 下载原始模型和转化配置文件：注意：这里的 mmpose –config td-hm_hrnet-w32_8xb64-210e_coco-256×192 可以修改为所需的在openmmlab下提供的模型mim download mmpose –config td-hm_hrnet-w32_8xb64-210e_coco-256×192 –dest .
- 模型转化，根据实际的模型地址修改python tools/deploy.py configs/mmpose/pose-detection_rtmo_onnxruntime_dynamic.py rtmo-m_16xb16-600e_coco-640×640.py rtmo-m_16xb16-600e_coco-640×640-6f4e0306_20231211.pth demo/resources/human-pose.jpg –work-dir mmdeploy_models/mmpose/rtmo –device cpu –show
- 将转化好的onnx资源文件放到工具链中，一定要修改验证集图片的分辨率，将其修改为onnx模型的输入尺寸，再生成对应的npy文件，不然会报错，模型转化的配置文件根据不同模型之间需要做不同的修改。实际上工具链对模型转化提供了很高的自由度，只是说在处理模型后处理时不同。
- 得到板端运行的hbm模型之后，就是模型部署，BPU对模型的部署前置流程基本相同，只是在处理内存对齐和模型输出后处理上有所不同，这就给了很大的模型部署的空间，测试完成之后要将其封装成一个模块。
源代码：
#include <iostream>
#include <vector>
#include <cstring>
#include <opencv2/opencv.hpp>
#include "hobot/dnn/hb_dnn.h"
#include "hobot/hb_ucp.h"
#include "hobot/hb_ucp_sys.h"
#define CHECK_RET(ret, msg) \
if ((ret) != 0) { \
std::cerr << "[ERROR] " << msg << " | Code: " << (ret) << std::endl; \
return -1; \
}
struct Point { float x, y, score; };
int main() {
// 1. 设置路径
const char* model_file = "/home/sunrise/Desktop/test_mmpose/Hrnet.hbm";
const char* image_file = "/home/sunrise/Desktop/test_mmpose/pose.png";
// 2. 初始化模型
hbDNNPackedHandle_t packed_dnn_handle = nullptr;
CHECK_RET(hbDNNInitializeFromFiles(&packed_dnn_handle, &model_file, 1), "Init DNN");
const char **model_name_list = nullptr;
int model_count = 0;
hbDNNGetModelNameList(&model_name_list, &model_count, packed_dnn_handle);
hbDNNHandle_t dnn_handle = nullptr;
hbDNNGetModelHandle(&dnn_handle, packed_dnn_handle, model_name_list[0]);
// 3. 准备输入 Tensor
int input_count = 0;
hbDNNGetInputCount(&input_count, dnn_handle);
std::vector<hbDNNTensor> inputs(input_count);
for (int i = 0; i < input_count; i++) {
std::memset(&inputs[i], 0, sizeof(hbDNNTensor));
hbDNNGetInputTensorProperties(&inputs[i].properties, dnn_handle, i);
uint32_t mem_size = 0;
if (i == 0) { // input_y: 256x192
mem_size = 49152;
// 强制手动填充 Stride 结构体
inputs[i].properties.stride[0] = 49152; // Total size
inputs[i].properties.stride[1] = 192; // Row stride
inputs[i].properties.stride[2] = 1; // Pixel stride
inputs[i].properties.stride[3] = 1;
} else { // input_uv: 128x96x2
mem_size = 24576;
inputs[i].properties.stride[0] = 24576;
inputs[i].properties.stride[1] = 192; // UV行步长也是 192
inputs[i].properties.stride[2] = 2; // UV交错
inputs[i].properties.stride[3] = 1;
}
CHECK_RET(hbUCPMallocCached(&inputs[i].sysMem, mem_size, 0), "Malloc Input");
inputs[i].sysMem.memSize = mem_size;
}
// 4. 准备输出 Tensor (手动填充 Stride)
int output_count = 0;
hbDNNGetOutputCount(&output_count, dnn_handle);
std::vector<hbDNNTensor> outputs(output_count);
for (int i = 0; i < output_count; i++) {
std::memset(&outputs[i], 0, sizeof(hbDNNTensor));
hbDNNGetOutputTensorProperties(&outputs[i].properties, dnn_handle, i);
// HRNet 输出是 [1, 17, 64, 48] FLOAT32
uint32_t channel_size = 64 * 48 * sizeof(float); // 12288
uint32_t total_out_size = 17 * channel_size; // 208896
outputs[i].properties.stride[0] = channel_size; // Channel stride
outputs[i].properties.stride[1] = 48 * sizeof(float); // Row stride (192 bytes)
outputs[i].properties.stride[2] = sizeof(float); // 4
outputs[i].properties.stride[3] = sizeof(float); // 4
CHECK_RET(hbUCPMallocCached(&outputs[i].sysMem, total_out_size, 0), "Malloc Output");
outputs[i].sysMem.memSize = total_out_size;
}
// 5. 图像预处理 (192x256 NV12)
cv::Mat ori_img = cv::imread(image_file);
if (ori_img.empty()) { std::cerr << "Image load failed!" << std::endl; return -1; }
cv::Mat resized, yuv420p;
cv::resize(ori_img, resized, cv::Size(192, 256));
cv::cvtColor(resized, yuv420p, cv::COLOR_BGR2YUV_I420);
// 拷贝 Y
std::memcpy(inputs[0].sysMem.virAddr, yuv420p.data, 49152);
// 拷贝 UV (I420 转 NV12 交错格式)
uint8_t* u_src = yuv420p.data + 49152;
uint8_t* v_src = u_src + 12288;
uint8_t* uv_dest = (uint8_t*)inputs[1].sysMem.virAddr;
for (int i = 0; i < 12288; i++) {
uv_dest[i*2] = u_src[i];
uv_dest[i*2+1] = v_src[i];
}
// 刷新 CPU 缓存到 BPU 内存
for (int i = 0; i < input_count; i++) hbUCPMemFlush(&inputs[i].sysMem, HB_SYS_MEM_CACHE_CLEAN);
// // --- 验证逻辑：存下 BPU 真正看到的图像 ---
// {
// // 1. 创建一个容器存放导出的 YUV 数据 (256 * 192 * 1.5)
// cv::Mat check_yuv(256 + 128, 192, CV_8UC1);
// uint8_t* y_ptr = (uint8_t*)inputs[0].sysMem.virAddr;
// uint8_t* uv_ptr = (uint8_t*)inputs[1].sysMem.virAddr;
// int y_stride = 192; // 之前我们手动设定的 stride
// int uv_stride = 192;
// // 拷贝 Y 区域
// for (int r = 0; r < 256; r++) {
// std::memcpy(check_yuv.data + r * 192, y_ptr + r * y_stride, 192);
// }
// // 拷贝 UV 区域
// for (int r = 0; r < 128; r++) {
// std::memcpy(check_yuv.data + (256 + r) * 192, uv_ptr + r * uv_stride, 192);
// }
// // 2. 转换为 BGR 并保存
// cv::Mat bpu_view_bgr;
// cv::cvtColor(check_yuv, bpu_view_bgr, cv::COLOR_YUV2BGR_NV12);
// cv::imwrite("bpu_input_view.png", bpu_view_bgr);
// std::cout << "Debug image saved: bpu_input_view.png. Check if it is distorted!" << std::endl;
// }
// 6. 执行推理
hbUCPTaskHandle_t task_handle = nullptr;
CHECK_RET(hbDNNInferV2(&task_handle, outputs.data(), inputs.data(), dnn_handle), "Inference");
hbUCPSchedParam sched; HB_UCP_INITIALIZE_SCHED_PARAM(&sched);
hbUCPSubmitTask(task_handle, &sched);
hbUCPWaitTaskDone(task_handle, 0);
// 7. 后处理 (直接寻找最大值，不使用 Heatmap)
hbUCPMemFlush(&outputs[0].sysMem, HB_SYS_MEM_CACHE_INVALIDATE);
float* raw_ptr = (float*)outputs[0].sysMem.virAddr;
int out_c = 17, out_h = 64, out_w = 48;
std::vector<Point> pts(out_c);
for (int c = 0; c < out_c; c++) {
float max_val = -100.0f;
int max_x = 0, max_y = 0;
// 使用手动定义的 Stride 进行寻址
float* ch_ptr = raw_ptr + c * (out_h * out_w);
for (int h = 0; h < out_h; h++) {
for (int w = 0; w < out_w; w++) {
float val = ch_ptr[h * out_w + w];
if (val > max_val) {
max_val = val;
max_x = w;
max_y = h;
}
}
}
// 坐标映射：48x64 映射回原图尺寸
pts[c].x = max_x * (ori_img.cols / 48.0f);
pts[c].y = max_y * (ori_img.rows / 64.0f);
pts[c].score = max_val;
}
// 8. 绘制并保存结果
for (int i = 0; i < out_c; i++) {
// 置信度阈值根据量化模型实际表现调整，通常 0.0 以上即为有效
if (pts[i].score > 0.0f) {
cv::circle(ori_img, cv::Point(pts[i].x, pts[i].y), 4, cv::Scalar(0, 255, 0), -1);
cv::putText(ori_img, std::to_string(i), cv::Point(pts[i].x, pts[i].y),
cv::FONT_HERSHEY_SIMPLEX, 0.5, cv::Scalar(255, 0, 0), 1);
}
}
cv::imwrite("final_result.png", ori_img);
std::cout << "Success! Process finished. Check final_result.png" << std::endl;
// 9. 释放资源
hbUCPReleaseTask(task_handle);
for (auto &in : inputs) hbUCPFree(&in.sysMem);
for (auto &out : outputs) hbUCPFree(&out.sysMem);
hbDNNRelease(packed_dnn_handle);
return 0;
}
